摄像头的作用原理是什么-摄像头的工作原理图

全景摄像头是一种广角视野摄像技术，全景摄像头系统则是由多个摄像头组成，布置在汽车的不同位置，例如前部、后部、侧面和后视镜等位置，这些摄像头会同时捕捉周围环境的图像，利用多个摄像头捕捉到的图像，并将这些图像合成为一个全景图像，通过技术处理实现多角度视角的展现。它广泛应用于车辆行驶安全领域，实现车辆俯视视角。那么，它的工作原理是什么？实现车辆俯视视角的方式又是什么呢？以下是一般全景摄像头的工作原理以及实现车辆俯视视角的原理。

多摄像头布局

全景摄像头系统通常由多个摄像头组成，这些摄像头分布在不同的角度和位置。它们可以安装在车辆的前部、后部、两侧和顶部等位置，以覆盖车辆周围的全景视角。每个摄像头都负责捕捉特定的视野范围。

图像采集和同步

每个摄像头都会同时捕捉图像。这些图像可以通过有线或无线方式传输到中央处理单元。为了保持图像的同步，摄像头之间需要进行时间同步或通过硬件同步机制。

图像处理和校准

在中央处理单元中，图像会经过一系列的处理和校准步骤。这些步骤包括图像校正、畸变校正和色彩校准等。校正步骤的目的是消除不同摄像头之间的视觉差异，以保证最终合成图像的一致性和准确性。

图像拼接和融合

处理后的图像会进行拼接和融合操作，形成一个连续的全景图像。这是通过将各个摄像头捕捉到的图像按照预定的拼接算法进行合成。拼接算法通常涉及图像匹配、重叠区域的融合和边缘处理等步骤，以确保图像的平滑过渡和无缝连接。

图像投影和展示

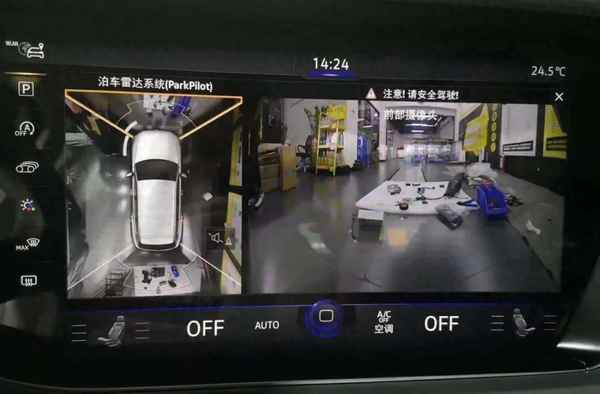

最终合成的全景图像可以进行投影变换，以实现不同的视角和展示方式。这包括车辆俯视视角、鸟瞰视角或用户可自定义的视角。合成的全景图像可以通过显示屏或其他可视化设备进行展示，供驾驶者观看和使用。使驾驶者能够获得车辆周围的全景视图。这种变换可以让驾驶者看到车辆上方和周围的障碍物和环境。

总结起来，全景摄像头通过多摄像头布局、图像采集、图像处理和校准、图像拼接和融合等步骤，实现对车辆周围环境的全方位捕捉和展示。这为驾驶者提供了更全面、更准确的视野，增强了驾驶安全性和便利性。
